در اجرای تأسیسات برقی، کیفیت مسیر کابل‌کشی فقط به خود کابل‌ها وابسته نیست. کابل باید روی سازه‌ای مناسب قرار بگیرد، در نقاط حساس محافظت شود، در تغییر مسیرها نظم خود را حفظ کند و در صورت توسعه پروژه امکان اضافه شدن کابل یا تجهیزات جدید وجود داشته باشد. به همین دلیل طراحی مسیر کابل باید از ابتدا به‌صورت یک سیستم دیده شود.
پوشش نیرو منور گستر با فعالیت در حوزه تولید و تأمین تجهیزات مدیریت کابل و ساپورت تأسیسات، محصولاتی را ارائه می‌کند که می‌توانند در کنار یکدیگر یک مسیر کامل ایجاد کنند. یونسترات چنل، براکت، سی چنل، لوله برق کاندوئیت و سینی کابل هرکدام وظیفه متفاوتی دارند، اما عملکرد واقعی آن‌ها زمانی مشخص می‌شود که به‌صورت هماهنگ در پروژه استفاده شوند.
یونسترات چنل چیست و چگونه یک ساپورت قابل تنظیم ایجاد می‌کند؟
یونسترات چنل ( یو چنل ) نوعی پروفیل شیاردار است که برای ساخت فریم و سازه‌های نگهدارنده تأسیسات استفاده می‌شود. ساختار این محصول امکان استفاده از مهره فنری، پیچ و اتصالات مختلف را فراهم می‌کند و همین موضوع باعث می‌شود موقعیت تجهیزات در طول ریل قابل تنظیم باشد.
این قابلیت در پروژه‌هایی که چند رشته تأسیساتی در کنار یکدیگر قرار دارند اهمیت زیادی دارد. برای مثال ممکن است مسیر برق، تهویه و لوله‌کشی در یک فضای محدود اجرا شوند و محل قرارگیری تجهیزات در زمان اجرا نیاز به تغییر داشته باشد. در چنین شرایطی سیستم یو چنل امکان اصلاح موقعیت اتصال را بدون بازسازی کامل فریم فراهم می‌کند.
از یونسترات چنل می‌توان برای ساخت ساپورت‌های سقفی، دیواری، فریم‌های چندطبقه و زیرسازی تجهیزات مختلف استفاده کرد. انتخاب ضخامت و ابعاد آن نیز باید بر اساس مقدار بار و فاصله نقاط مهار انجام شود.
براکت چگونه بار تجهیزات را به سازه منتقل می‌کند؟
براکت یکی از اجزای مهم در سیستم‌های ساپورتینگ است و می‌تواند به‌عنوان رابط میان سینی کابل، ریل یا تجهیزات دیگر و سازه اصلی مورد استفاده قرار گیرد.
هر براکت باید متناسب با مقدار بار طراحی و انتخاب شود. وزن تجهیزات، طول پیش‌آمدگی براکت، نوع اتصال و محل نصب همگی روی میزان نیروی واردشده به قطعه اثر دارند.
یکی از نکات مهم، هماهنگی براکت با سایر اجزای سیستم است. اگر الگوی سوراخ‌کاری و ابعاد براکت با ریل یا اتصالات هماهنگ باشد، زمان نصب کاهش پیدا می‌کند و نیاز به سوراخ‌کاری یا اصلاح اضافی در محل پروژه کمتر خواهد شد.
در پروژه‌های صنعتی یا مسیرهایی که بار بیشتری دارند، انتخاب ضخامت و نوع تقویت براکت اهمیت بیشتری پیدا می‌کند. استفاده از یک مدل ثابت برای تمام نقاط پروژه بدون بررسی بارگذاری می‌تواند باعث انتخاب غیرضروری محصول سنگین یا در مقابل، استفاده از قطعه‌ای ضعیف‌تر از نیاز واقعی شود.
سی چنل چگونه برای ساخت فریم استفاده می‌شود؟
سی چنل ( سی ریل ) یکی دیگر از پروفیل‌های پرکاربرد در سیستم ساپورت تأسیسات است. فرم مقطع C شکل این محصول باعث می‌شود بتوان از آن برای ساخت قاب‌ها، زیرسازی‌ها و فریم‌های نگهدارنده استفاده کرد.
سی ریل می‌تواند در ساپورت‌های سقفی و دیواری، مسیرهای چندطبقه و سازه‌های نگهدارنده سینی کابل به کار رود. این محصول معمولاً در کنار براکت، صفحه اتصال، پیچ و دیگر متعلقات مورد استفاده قرار می‌گیرد.
انتخاب سی چنل تنها با توجه به ضخامت انجام نمی‌شود. وزن کابل‌ها و تجهیزات، فاصله ساپورت‌ها و شکل فریم نیز روی عملکرد نهایی تأثیر دارند. در بسیاری از پروژه‌ها می‌توان با طراحی صحیح فاصله نقاط مهار، از یک مقطع بهینه استفاده کرد و بدون افزایش غیرضروری وزن و هزینه، استحکام موردنیاز را به دست آورد.
لوله برق کاندوئیت چه زمانی موردنیاز است؟
همه کابل‌ها نمی‌توانند در تمام طول مسیر روی سینی یا سازه باز قرار بگیرند. در بخش‌هایی که احتمال ضربه، رطوبت، گردوغبار یا تماس مستقیم وجود دارد، استفاده از لوله برق کاندوئیت می‌تواند حفاظت بیشتری ایجاد کند.
کاندوئیت در مسیرهای روکار یا توکار، عبور از دیوار و کف و نقاطی که کابل نیاز به محافظت مکانیکی دارد کاربرد دارد. بسته به شرایط پروژه، نوع مناسب لوله انتخاب می‌شود.
یکی از مهم‌ترین نکات، انتخاب سایز درست است. قطر داخلی باید به اندازه‌ای باشد که کابل‌ها بدون فشار بیش از حد عبور کنند و برای تعویض یا افزودن کابل در آینده نیز فضای مناسبی باقی بماند.
اتصالات نیز بخشی از سیستم کاندوئیت محسوب می‌شوند. زانو، بوشن، گلند و بست باید با نوع لوله هماهنگ باشند تا در نقاط اتصال، کیفیت حفاظت مسیر کاهش پیدا نکند.
سینی کابل چگونه مسیرهای پرتراکم را سامان می‌دهد؟
در پروژه‌هایی که تعداد کابل‌ها زیاد است، سینی کابل امکان ایجاد یک مسیر منظم، قابل مشاهده و قابل دسترس را فراهم می‌کند.
سینی کابل در ساختمان‌های اداری، مراکز تجاری، پارکینگ‌ها، مراکز داده و محیط‌های صنعتی کاربرد دارد. کابل‌ها روی یک مسیر مشخص قرار می‌گیرند و در زمان نگهداری، تعمیر یا توسعه، دسترسی به آن‌ها ساده‌تر است.
عرض و ارتفاع سینی باید بر اساس حجم کابل‌ها انتخاب شود. در کنار ظرفیت فعلی، بهتر است مقداری فضای رزرو برای توسعه آینده نیز در نظر گرفته شود. این کار می‌تواند مانع از تعویض زودهنگام کل مسیر در صورت اضافه شدن کابل‌های جدید شود.
ضخامت نیز باید بر اساس وزن کابل و فاصله میان ساپورت‌ها تعیین شود. انتخاب ضخامت بیشتر همیشه به معنی انتخاب بهتر نیست؛ طراحی درست باید استحکام و صرفه اقتصادی را هم‌زمان در نظر بگیرد.
متعلقات سینی کابل چرا اهمیت دارند؟

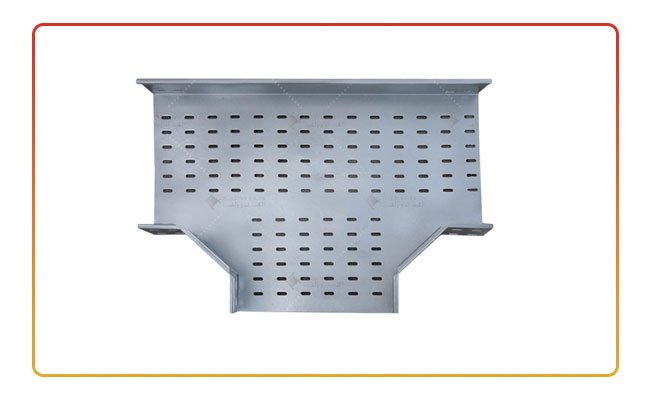

یک مسیر سینی کابل فقط از شاخه‌های مستقیم تشکیل نمی‌شود. در پروژه ممکن است زانویی افقی و عمودی، سه‌راهی، چهارراهی، کاهنده، رابط یا کاور موردنیاز باشد.
وجود متعلقات هماهنگ کمک می‌کند تغییر جهت‌ها و انشعابات بدون روش‌های غیراستاندارد اجرا شوند. همچنین اگر قطعات از نظر ابعاد و نحوه اتصال با یکدیگر هماهنگ باشند، روند نصب سریع‌تر خواهد شد.
به همین دلیل تهیه لیست متریال کامل پیش از سفارش می‌تواند از خریدهای پراکنده و کمبود قطعه در زمان اجرا جلوگیری کند.
چگونه این تجهیزات در یک پروژه کنار هم قرار می‌گیرند؟
فرض کنید یک مسیر کابل در یک سالن صنعتی طراحی شده است. فریم اصلی می‌تواند با سی چنل یا یونسترات ساخته شود. براکت‌ها وظیفه نگهداری تجهیزات را بر عهده داشته باشند و سینی کابل مسیر اصلی عبور کابل‌ها را تشکیل دهد.
در نقطه‌ای که کابل باید از دیوار عبور کند یا در معرض ضربه قرار می‌گیرد، مسیر می‌تواند وارد لوله کاندوئیت شود. به این ترتیب هر تجهیز دقیقاً در بخشی استفاده می‌شود که برای آن مناسب‌تر است.
این طراحی یکپارچه کمک می‌کند علاوه بر ایمنی، مسیر کابل نیز قابلیت توسعه بیشتری داشته باشد و در زمان تعمیرات نیاز به تغییرات گسترده کاهش پیدا کند.
چگونه تجهیزات مناسب را برای پروژه انتخاب کنیم؟
مرحله اول، بررسی مقدار بار و حجم کابل‌هاست. سپس باید شرایط محیط نصب مانند رطوبت، خوردگی و فضای باز یا بسته بررسی شود.
در مرحله بعد، فاصله ساپورت‌ها و نحوه ساخت فریم مشخص می‌شود. اگر امکان تغییر تجهیزات در آینده وجود دارد، استفاده از سیستم‌های مدولار مانند یو چنل مزیت بیشتری خواهد داشت.
برای سینی کابل نیز باید ظرفیت مسیر و متعلقات در نظر گرفته شود و در بخش‌های حساس، کاندوئیت مناسب انتخاب شود.
بهتر است تمام این موارد پیش از سفارش در قالب یک لیست متریال مشخص شوند تا استعلام و اجرای پروژه دقیق‌تر انجام شود.
پوشش نیرو منور گستر؛ یک مجموعه برای اجزای مختلف مسیر
تأمین اجزای مختلف یک مسیر از مجموعه‌ای تخصصی می‌تواند هماهنگی بین قطعات را بیشتر کند. پوشش نیرو منور گستر با ارائه تجهیزات ساپورت و مدیریت کابل، امکان بررسی محصولاتی را فراهم می‌کند که از سازه نگهدارنده تا مسیر عبور و حفاظت کابل در پروژه موردنیاز هستند.
برای دریافت مشخصات فنی، انتخاب تجهیزات مناسب و استعلام سفارش می‌توان اطلاعات پروژه، حجم کابل، شرایط نصب و تعداد موردنیاز را در اختیار کارشناسان مجموعه قرار داد.
پوشش نیرو منور گستر
تولید و تأمین تجهیزات ساپورت و مدیریت کابل
وب‌سایت: monavargostar.com
مشاوره و استعلام فروش: ۸۸۲۱۱۹۳۷-021
